电抗器均采用真空浸漆工艺，经高温热烘固化。线圈有良好的绝缘性能，整体机械强度高，防潮性能好。铁芯采用优质低损耗硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将

芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了

电抗器铁芯表面生锈问题。在运行中大大减小了噪音和振动。线圈采用F、H 级绝缘系统，大大提高了长期运行的可靠性。温升低，损耗小，成本低，综合利用率高。体积小，重量轻，占用空间小，便于安装。

适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数。

产品作用:

交流输入电抗器主要作用是抑制进线电源的网侧谐波，增大进线电源主回路的短路阻抗。据此灵活考虑是否使用。

技术参数:

 额定工作电压： 380V/50Hz或660V/50Hz

额定工作电流：5A至1600A/40℃

抗电强度： 铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)

绝缘电阻：1000VDC绝缘阻值≥100MΩ

电抗器噪音：小于65dB（与电抗器水平距离点1米测试）

防护等级：IP00

绝缘等级：F级以上

产品执行标准：IEC289:1987电抗器

             GB10229-88电抗器(eqv IEC289:1987)

             JB9644-1999半导体电气传动用电抗器

包装: 木箱封装。

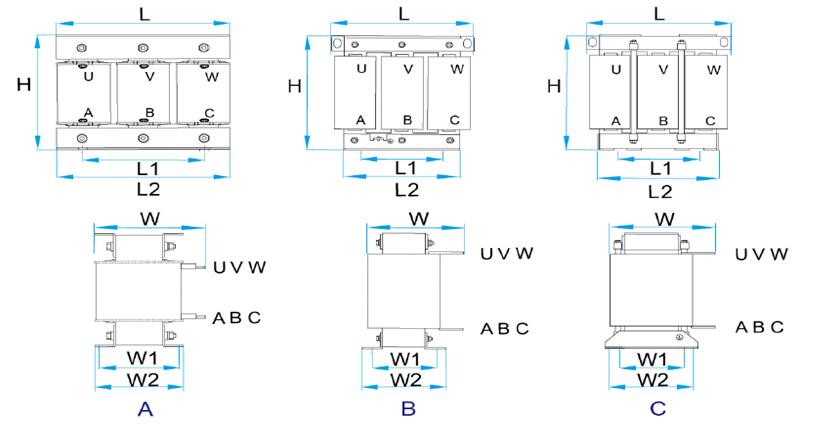

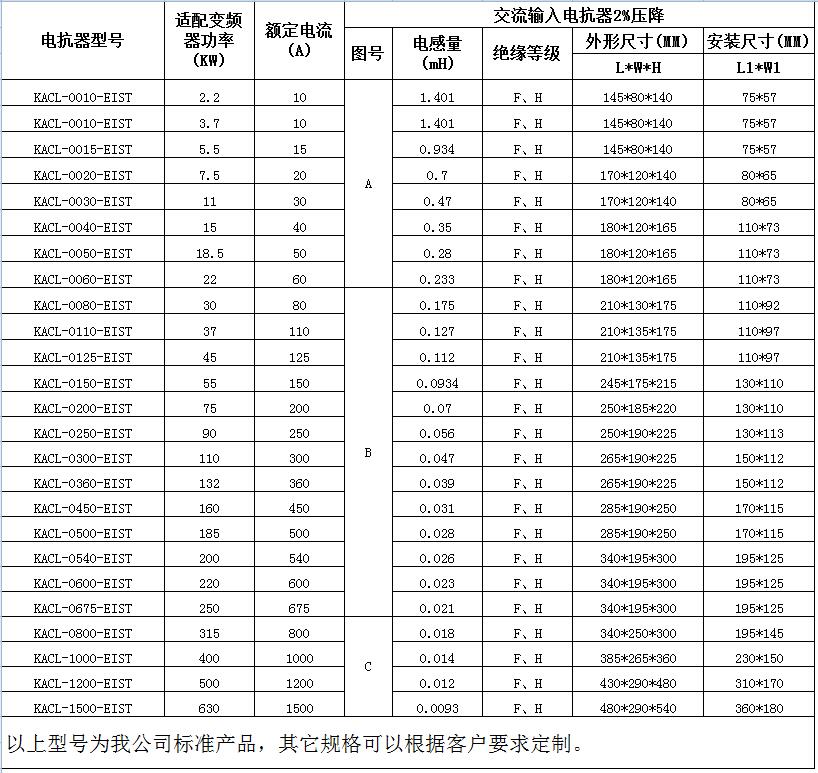

结构尺寸与选型参数:
